·用途

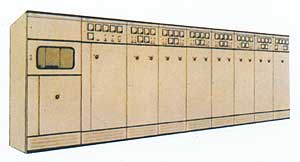

　　GGD型交流低压配电柜适用于发电厂，变电站，厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统作为动力、照明及配电设备的电能转换，分配与控制之用。

　　GGD型交流低压配电柜是根据能源部主管上级，广大电力电户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜，产品具有分断能力高，动热稳定性好，电气方案灵活，组合方便，系列性，实用性强，结构新颖，防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

　　GGD型交流低压配电柜符合GB7251·1-1997《低压成套开关设备和控制设备等一部分：型式试验和部分型式试验成套设备》等标准。

·使用条件

1.周围空气温度不高于40℃，不低于-5℃，24h内的平均温度不得高于+35℃。
2.户内安全使用，使用地点的海拔高度不得超过2000m。
3.周围空气相对湿度在最高温度为+40℃时不超过50％，在较低温度时允许有较大的相对湿度，（例如+20℃时为90％）应考虑到由于温度的变化可能会偶然产生凝露的影响。
4.设备安装时与垂直的倾斜不超过5度。
5.设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。
6.用户有特殊要求时可与制造厂协商解决。

·基本电气参数

·订货须知

用户订货时应提供如下资料

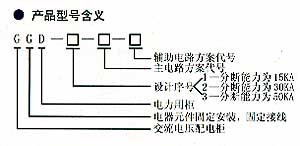

a、产品的全型号（包括主电器方案号和辅助电器方案号）
b、主电路系统组合顺序图
c、辅助电器电气原理图
d、柜内元器件清单
e、其它与产品正常使用条件不符的特殊要求

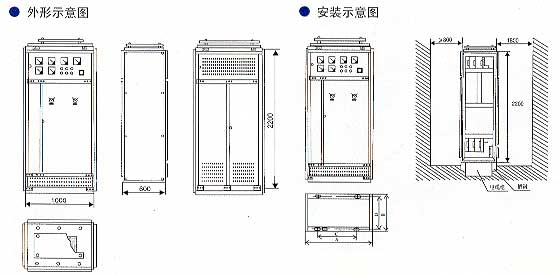

·结构特点

　　GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8M冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。

　　通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。可以使工厂实现预生产，既缩短了生产制造周期，也提供了工作效率。
