·结构特征

　　本系列产品的基本柜架为组合装配式结构，柜架的全部结构件通过螺钉紧固互相连接成基本框架，再按需要加上门，挡板，隔板，抽屉，安装支架以及母线和电器组件等零件，组装成一台完整的开关柜，本柜有下列特点：
1.框架采用异形钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。
2.框架及零部安装孔按模数E＝20mm变化。
3.内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。
4.在动力中心（PC）进线柜内，顶部水平母线区域，水平母线区域下部为断路器室，断路器可配置国产的DW15C，ME等系列，也可根据用户需要配置国外电气公司生产的各种断路器，如：ABB公司生产的F系列断路器，以及智能化断路器等。

·使用条件

1.海拔高度不超过2000m。
2.周围空气温度不高于+40℃，并且24h内平均温度不高于+35℃，周围空气温度不低于-5℃。
3.大气条件：空气清洁，相对湿度在温度为+40℃时不超过50％，在温度较低时允许有较高的相对湿度，例如+20℃时为90％。
4.没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所。
5.与垂直倾斜不超过5°。
6.本产品适合以下温度运输储存；-25℃～+55℃，在短时间内（不超过24h）不超过+70℃。

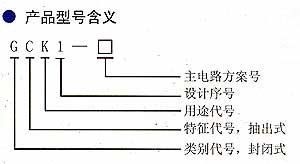

·用途与特点

　　GCKI低压抽出式开关柜由动力配电中心（PC）柜和电动机控制中心（MCC）二部份组成，适用于发电厂，变电站工矿企业等电力用户作为交流50Hz，最大工作电压至660V，最大工作电流至3150A的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。

　　本系列产品具有分断能力高，动热稳定性能好，结构先进，合理，电气方案切合实际，系列性，通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点。本产品符合GB7251·1-1997《低压成套开关设备和控制设备第一部分：型式试验和部分式试验成套设备》和JB/T9661-1999《低压抽出式成套开关设备》等标准。

·订货须知

用户订货时应提供下列资料

1.一次回路方案编号、设备型号、容量及单线系统图。
2.二次回路原理图如用户未提供要求，制造厂按标准提供。
3.开关柜的排列图和配电室平布布置图。
4.主母线规格未提供要求时制造厂按标准提供。
5.开关柜表面颜色（制造厂家标准颜色为：浅豆色）。
6.若用户其他要求可于我厂协商解决。

·外型尺寸

·开关柜的主要技术参数

额定工作频率（Hz）　　　　　50
额定工作电压（V）　　　　　 380，660
额定绝缘电压（V）　　　　　 660
额定工作电流（A） 水平母线　630-3150
垂直母线　600
额定峰值耐受电流　水平母线　80kA（有效期）/1秒
垂直母线　50kA（有效期）/1秒
额定峰值耐受电流　水平母线　176kA
垂直母线　110kA
主电路接插件（A）　　　　　 200，400
辅助电路接插件（A）　　　　 10
工频耐压1分钟（V）　　　　　2500
控制电机最大容量（kW）　　　155
防护等级　　　　　　　　　　IP40
操作方式　　　　　　　　　　就地，远方，自动

·安装尺寸及安装孔见下表：
