·概述

　　MZX(MNS)系统是我厂在MNS的基础上加以改进的产品，为工厂组装式低压开关柜装置，技术标准符合IEC439-1、VDE660part500、BS5486part1、UTE63-410。作为船用的产品还符合LIoyd’s Register船用标准。
MZX(MNS)系统低压开关柜包括固定技术和抽屉技术。选用材料又分钢板结构技术和塑料结构技术。后者技术水平达到八十年代国际水平。
MZX(MNS)系统能适应各种供电配电的需要，能广泛用于陆用、电站、核电站、船用、石油平台等各种工矿企业配电系统。

·产品特点

　　设计紧凑：以较小的空间能容纳较多的功能单元。
结构通用性强，组装灵活：以25mm为模数的C型改进型材，增加了加强筋，使强度增加了2倍，（另外钢板可使用复合铝锌板，不需喷涂镀锌，增强了防腐能力）能满足各种结构形式，防护等级及使用环境的要求。
采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装，以200余种组装件可以组成不同方案的柜架结构和抽屉单元。
安全性：大量采用高强度阻燃型工程塑料组建，有效加强防护安全性能。
技术性能高：主要参数达到国际技术水平。
压缩场地：三化程度高，可大幅压缩储存和运输预制件的场地。
装配方便：不需要特殊复杂工具。

·开关柜类型

动力中心柜（PC）
采用ME630-4005型断路器，M开关、F开关等。
电动机控制中心柜（MCC）
由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关
功率因数自动补偿柜

·产品参数

电器性能：
1.额定绝缘电压　660V
2.额定工作电压　660V
3.主母线最大工作电流　5500A（IPO00）
4700A（IP30）
4.主母线短时（IS）耐受电流　100KA（有效值）
5.主母线短时峰值电流　250KA（最大值）
6.配电母线（垂直母线）最大工作电流　1000A
7.配电母线（垂直母线）短时峰值电流
标准型　90KA（最大值）
加强型　130KA（最大值）

·防护等级

符合IEC529、DIN40050标准
IP30对大于02.5amm固体防护
IP40对大于01.0mm固体防护
IP30对尘埃和任意方向喷溅作保护
（定购IP54防护等级时应与制造厂协商）

·柜体结构

　　开关柜体基本结构是C型型材装配组成，C型型材是以E＝25mm为模数安装孔的钢板弯制而成。全部框架及内层隔板都作镀锌钝化处理。四周门板、侧板，则作油漆覆柜体基本结构见图2所示，柜体基本尺寸如表2，表3所示。

A.动力中心（PC）柜

B.电动机控制中心（MCC）柜

·柜体的分区设计

MCC柜体根据需要可组成单面操作或双面操作柜，每个柜体又分隔成三个小室，即主母线室、电器室和电缆室，具体见左图。

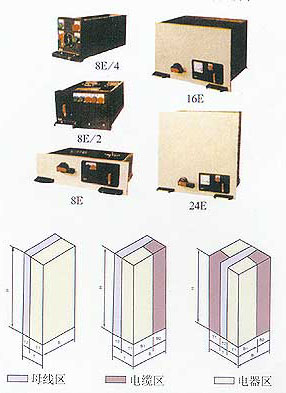

·抽屉类型

有五种标准尺寸，都是以8E（200）高度基准：
·8E/4：在8E高度空间组装4个抽屉单元。
·8E/2：在8E高度空间组装2个抽屉单元。
·8E：在8E高度空间组装1个抽屉单元。
·16E：在16E（400mm）在高度空间组装1个抽屉单元。
·24E：在24E（600mm）在高度空间组装1个抽屉单元。

　　五种抽屉单元可在一个柜中作单一组装，也可作混合组装，一个柜体中作单一组装最多容纳抽屉单元数见表1所示。
