ZW7-40.5户外交流高压真空断路器

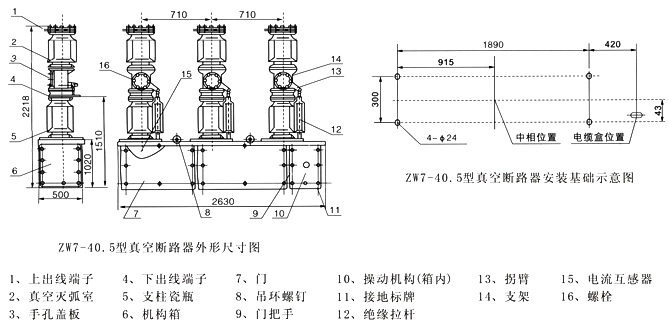

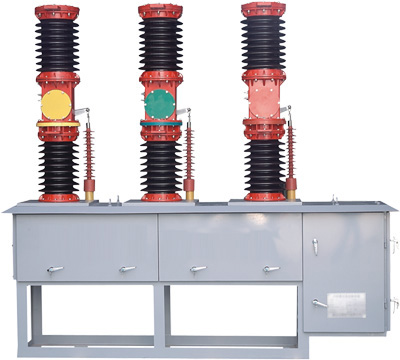

产品概述 ZW7-40.5型系列户外高压真空断路器系三相交流50Hz，额定电压为40.5kV的户外高压电器设备，附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可手动储能，手动分、合闸。设计性能符GB1984-89《交流高压断路器》国家标准的要求，并满足IEC-56《高压交流断路器》国际电工委员会标准的要求。ZW7-40.5型真空断路器，主要用于户外35kV输变电系统的控制与保护，也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。该产品总体结构为瓷瓶支柱式; 上瓷瓶内装真空灭弧式，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸，使用寿命长，安装维护方便等特点。
主要技术参数(户外高压真空断路器ZW7-40.5型)
| 序号 |
名称 |
单位 |
技术参数 |
| 1 |
额定电压 |
kV |
40.5 |
| 2 |
额定绝缘水平 |
1min工频耐压 |
干试 |
95 |
| 湿试 |
80 |
| 雷电冲击耐压(峰值) |
185 |
| 3 |
额定电流 |
A |
1250、1600、2000 |
| 4 |
额定短路开断电流 |
kA |
20、25、31.5 |
| 5 |
额定操作顺序 |
|
分－0.3s-合分－180s-合分 |
| 6 |
额定短路开断电流开断次数 |
次 |
20 |
| 7 |
额定短路关合电流(峰值) |
kA |
50、63、80 |
| 8 |
额定短路关合电流(峰值) |
| 9 |
额定短时耐受电流 |
20、25、31.5 |
| 10 |
额定短路持续时间 |
s |
4 |
| 11 |
平均分闸速度 |
ms |
1.5±0.3 |
| 12 |
平均合闸速度 |
0.6±0.3 |
|
13 |
触头合闸弹跳时间 |
ms |
≤5 |
| 14 |
三相合(分)闸同期性 |
≤2 |
| 15 |
合闸时间 |
≤90 |
| 16 |
分闸时间 |
≤60 |
| 17 |
机构寿命 |
次 |
10000 |
| 18 |
额定操作电压及辅助回路额定电压 |
V |
DC 110/220 |
| AC 110/220 |
| 19 |
每相回路直流电阻(不含互感器) |
μΩ |
≤100 |
| 20 |
动静触头允许磨损厚度 |
mm |
3 |
| 21 |
重量 |
kg |
800 |
|
