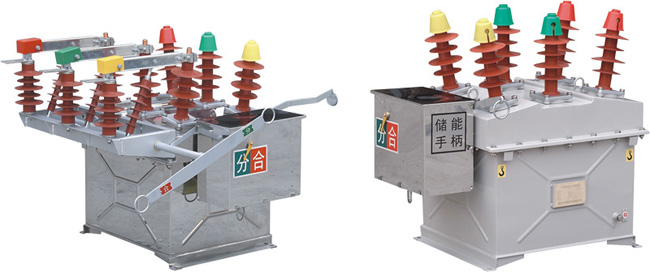

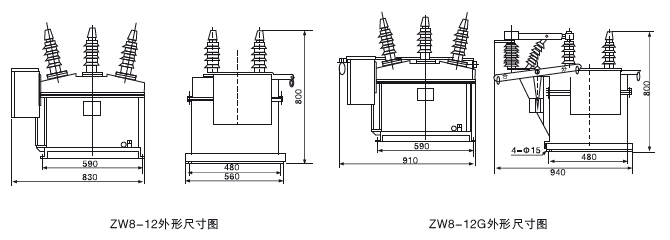

ZW8-12 ZW8-12G户外高压真空断路器
产品概述 ZW8-12系列真空断路器为额定电压12kV 三相交流50Hz的户外高压开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空亚弧式置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
ZW8-12G是由ZW8-12断路器与隔离开关组合而成的，称为组合断路器，可作为分段开关使用。
本系列产品的操作机构CT23型弹簧储能操动机构，分为电动和手动两种。
主要技术参数(户外高压真空断路器ZW8-12(G)系列)
| 序号 |
项目 |
单位 |
数值 |
| 6.3kA |
12.5kA |
20kA |
| 1 |
额定电压 |
kV |
6.3 |
12 |
20 |
| 2 |
额定电流 |
A |
16 |
630(1250) |
50 |
| 3 |
额定短路开断电流 |
kA |
16 |
12.5 |
50 |
| 4 |
额定短路关合电流(峰值) |
kA |
6.3 |
31.5 |
20 |
| 5 |
额定峰值耐受电流 |
kA |
|
31.5 |
|
| 6 |
额定短路耐受电流 |
kA |
|
12.5 |
|
| 7 |
额定绝缘水平 |
工作耐压(干试) |
|
42 |
| 雷电冲击耐压(峰值) |
75 |
| 8 |
额定操作顺序 |
|
分－0.3s-合分－180s-合分 |
| 9 |
机械寿命 |
次 |
1000 |
| 10 |
额定短路开断电流开断次数 |
次 |
20 |
| 11 |
操动机构额定合闸电压 |
V |
110、220 |
| 12 |
操动机构额定分闸电压 |
V |
110、220 |
| 13 |
触头开距 |
mm |
11±1 |
| 14 |
超行程(触头弹簧压缩长度) |
mm |
3 +1/-0.3 |
| 15 |
三相分、合闸不同期性 |
ms |
≤2 |
| 16 |
触头合闸弹跳时间 |
ms |
≤2 |
| 17 |
平均分闸速度 |
m/s |
1.0±0.2 |
| 18 |
平均合闸速度 |
m/s |
0.7±0.15 |
| 19 |
分闸时间 |
m/s |
15-50 |
| 20 |
合闸时间 |
m/s |
25-50 |
| 21 |
各相主回路电阻 |
μΩ |
≤0.06 |
| 22 |
动静触头允许磨损累积厚度 |
mm |
≤200 |
|
|
|
| |
|
|
| | |
