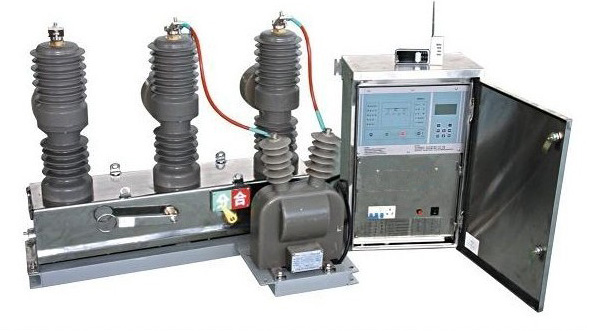

ZW32M-12型户外永磁真空断路器采用真空灭弧原理、永磁操动机构，集成微处理技术、现代网络通讯技术和新型开关制造材料于一体。额定电压为12kV，50Hz三相交流的户外配电设备。该产品广泛适用于城市电网中作为分断或联络开关，或用于农网配电系统户外变电站出线开关，可有效完成分、合负荷电流和短路电流

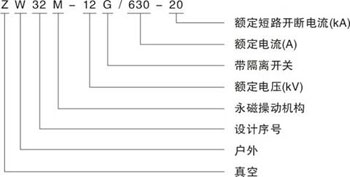

2 产品型号及含义
3 正常工作条件
·周围空气温度上限值不超过+40℃,下限值不超过-25℃,24小时的平均气温值不超过+35℃。
·安装地点的海拔高度不超过2000米。
·大气的相对湿度在周围空气温度为+40℃的时不超过50%，在较低的温度下可以有较高的湿度;最湿月的月平均最低温度为+25℃时,平均最大相对湿度为90%,并考虑到因湿度变化发生在产品表面的凝露。
·污染等级为三级。
·运行地点无强烈震动和冲击,无腐蚀金属和破坏绝缘的有害气体,无严重尘埃,无导电微粒和爆炸危险物质。
4主要技术参数
断路器主要技术参数
序号 |
参数名称 |
单位 |
数据 | |
|
1 |
额定电压 |
KV |
12 | |
|
2 |
额定电流 |
A |
630 | |
|
3 |
额定频率 |
Hz |
50 | |
|
4 |
工频耐压1min |
干试 |
kV |
42 |
|
湿试 |
34 | |||
|
5 |
雷电冲击耐受电压（峰值）相间、对地/断口 |
kV |
75 | |
|
6 |
额定短路开断电流 |
kA |
20 | |
|
7 |
额定短路关合电流（峰值） |
kA |
50 | |
|
8 |
额定峰值耐受电流 |
kA |
50 | |
|
9 |
4S短时耐受电流 |
kA |
20 | |
|
10 |
额定操作循环 |
|
分-0.3s-合分-180s-合分 | |
|
11 |
额定短路电流开断次数 |
次 |
30 | |
|
12 |
机械寿命 |
次 |
30000 | |
|
13 |
二次回路1min工频耐压 |
kV |
2 | |
断路器的主要机械参数
序号 |
参数名称 |
单位 |
数据 |
|
1 |
触头开距 |
mm |
9±1 |
|
2 |
触头超行程 |
mm |
2±0.5 |
|
3 |
分闸速度 |
m/s |
1±0.2 |
|
4 |
合闸速度 |
m/s |
0.6±0.2 |
|
5 |
触头合闸弹跳时间 |
ms |
≤2 |
|
6 |
相间中心距离 |
mm |
340±1.5 |
|
7 |
三相分合闸不同期性 |
ms |
≤2 |
|
8 |
各相导电回路电阻 |
μΩ |
＜80(不含刀闸及CT) |
|
9 |
合闸时间 |
ms |
15～50 |
|
10 |
分闸时间 |
ms |
25～60 |
|
11 |
动静触头允许磨损累计厚度 |
mm |
3 |
|
12 |
重量 |
kg |
95 |
5.永磁控制器主要技术参数（特殊要求的可根据用户要求定制）
·分/合闸最大输出电流:80A(100ms)；
·远程分/全闸控制电压:143-264VAC；
·就地开入信号电源:24VDC±10%/0.2A（内部提供）；
·开出触点容量（常开或常闭）：250VAC/5A（阻性）；
·通讯接口：RS485；
·静态功耗：≤3W；
6. 安装

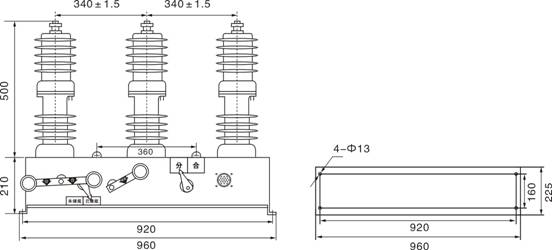

6.1 断路器外形及安装尺寸图（不含刀闸）

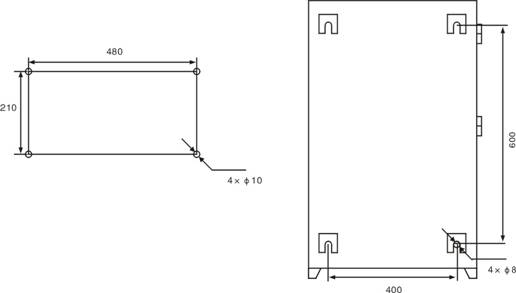

6.2 永磁控制器安装尺寸图
SPAN>
7．订须须知
订货时请注明产品型号、名称、规格。
