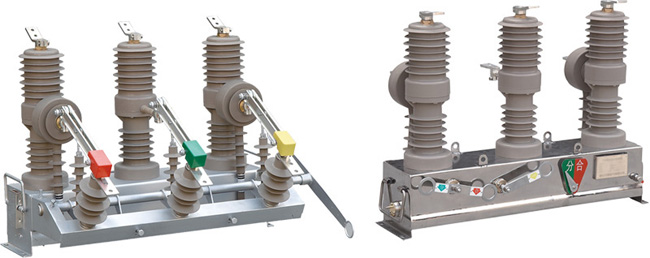

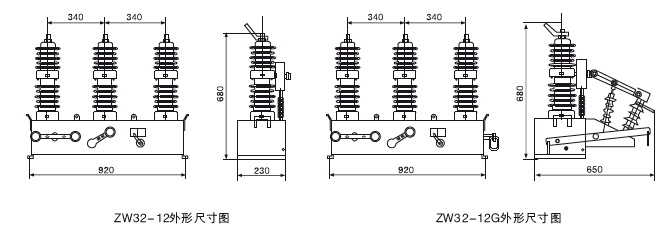

ZW32-12 ZW32-12G户外高压真空断路器
产品概述
ZW32-12型户外高压真空断路器用于交流50Hz、电压10～12kV的三相电力系统，作为分断、关合负荷电流之用，它具有过载及短路保护功能、满足控制、测量要求,还可以实现远方控制、监视等。适用于变电站及工矿企业配电系统中作保护和控制之用及农村电网中频繁操作场所。
主要技术参数(户外高压真空断路器ZW32-12(G)系列)
| 序号 |
名称 |
单位 |
技术参数 |
| 1 |
额定电压 |
kV |
12 |
| 2 |
额定绝缘水平 |
1min工频耐压 |
干试 |
42 |
| 湿试 |
34 |
| 雷电冲击耐压(峰值) |
75 |
| 3 |
额定电流 |
A |
630；400；200 |
| 4 |
额定短路开断电流 |
kA |
20；16；12.5 |
| 5 |
额定操作顺序 |
|
分－0.3s-合分－180s-合分 |
| 6 |
额定短路开断电流开断次数 |
次 |
30 |
| 7 |
额定短路关合电流(峰值) |
kA |
50 |
| 8 |
额定峰值耐受电流 |
| 9 |
额定短时耐受电流 |
20 |
| 10 |
额定短路持续时间 |
s |
4 |
| 11 |
分闸时间(分励脱扣) |
最高操作电压 |
ms |
23～45 |
| 额定操作电压 |
| 最低操作电压 |
23～60 |
| 12 |
合闸时间 |
ms |
25～45 |
| 13 |
全开断时间 |
≤100 |
| 14 |
燃弧时间 |
≤20 |
| 15 |
机构寿命 |
次 |
1000 |
| 16 |
储能电机额定输入功率 |
W |
40 |
| 17 |
额定操作电压及辅助回路额定电压 |
V |
DC220、110、24 |
| AC220、110、24 |
| 18 |
额定电压下储能时间 |
s |
≤10 |
| 19 |
过电流脱扣器 |
额定电流 |
A |
5 |
| 脱扣电流准确度 |
% |
±10 |
|
